說  明

    1 系統說明  GSS2A和GSR2A系統采用帶錨墊板的鋼筋錨桿（根據需要可設計施加不超過50kN的預應力）將S250型SPIDER絞索網張緊固定覆蓋于邊坡上，適用于具有溜坍、崩塌、淺層滑動、風化剝落、危巖落石等潛在地質災害的土質或巖石邊坡加固和防護。以下說明的是GSS2A型系統，去掉格柵網后即適用于GSR2A型；去掉鋼筋錨（通常還去掉側邊界繩和下邊界繩及其鋼絲繩錨桿）并在上沿適當增加鋼絲繩錨桿（間距一般為4m）后即為僅限制落石運動范圍的GSS1型圍護系統，去掉GSS1型中的格柵網后即適用于GSR1型。

    2 主要構成

SPIDER絞索網：由高強度防腐鋼絲成索后編制，菱形網孔內切圓直徑250mm，網片標準規格10/5%x3.5m；

錨桿：一般采用一端（外露段）帶加工螺紋的Φ25/28普通螺紋鋼筋錨桿，也可采用Φ25精軋螺紋鋼筋（如GEWI錨桿），并根據需要進行熱鍍鋅等防腐處理，成孔困難時可采用自鉆式中空錨桿；

錨墊板：菱形鋼板，四個角帶有扣爪，尺寸不小于320%x180mm，厚度不小于10mm；需要時可改變或簡化其結構；

邊界繩：用于封閉防護網四周邊沿的鋼絲繩，根據其位置分為上邊界繩、下邊界繩和側邊界繩，其直徑不得小于%c12，一般選用%c14或%c16，單根長度不宜大于40m，每根兩端各配一根長度為2~3m的鋼絲繩錨桿；

輔助錨桿：選用件。用于在局部低凹處使SPIDER網更好地緊貼坡面，相對于主要錨桿，其直徑可約小，一般為20~25mm，長度一般選用1~1.5m，其錨墊板亦可適當減小；

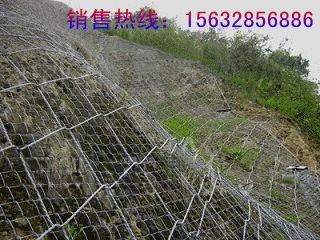

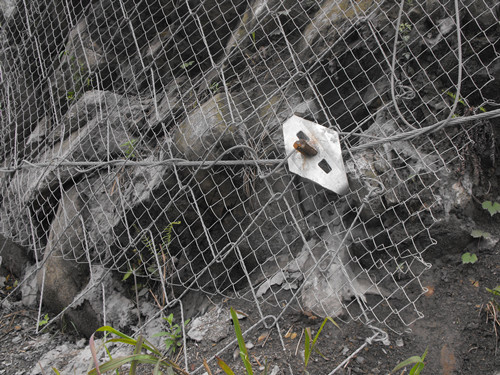

蜘蛛網--01	蜘蛛網--02

 GSS2絞索網（SPIDER 系統）產品特性
        主要構成：SPIDER高強度鋼絞線螺旋網片、預應力鋼筋錨桿、專用錨墊板
        固定方式：預應力鋼筋錨桿、專用錨墊板緊固
        承載能力：優于目前所有的柔性邊坡穩定系統
        設計方法：基于RUVOLUM理論的設計系統
        適用范圍：土質邊坡和巖質邊坡整體穩定加固、各類孤石危巖加固、也可結合深層錨固措施進行滑移治理。

         破斷拉力：195~220 kN/m
         孔形狀：菱形
         孔尺寸：292 x 500 mm (+/- 5%)
         鋼絲直徑：3.0mm
         單絲強度：不小于1770N/mm2
         絞線結構：1 x 3
         鋅層重量：不少于150g/m2
